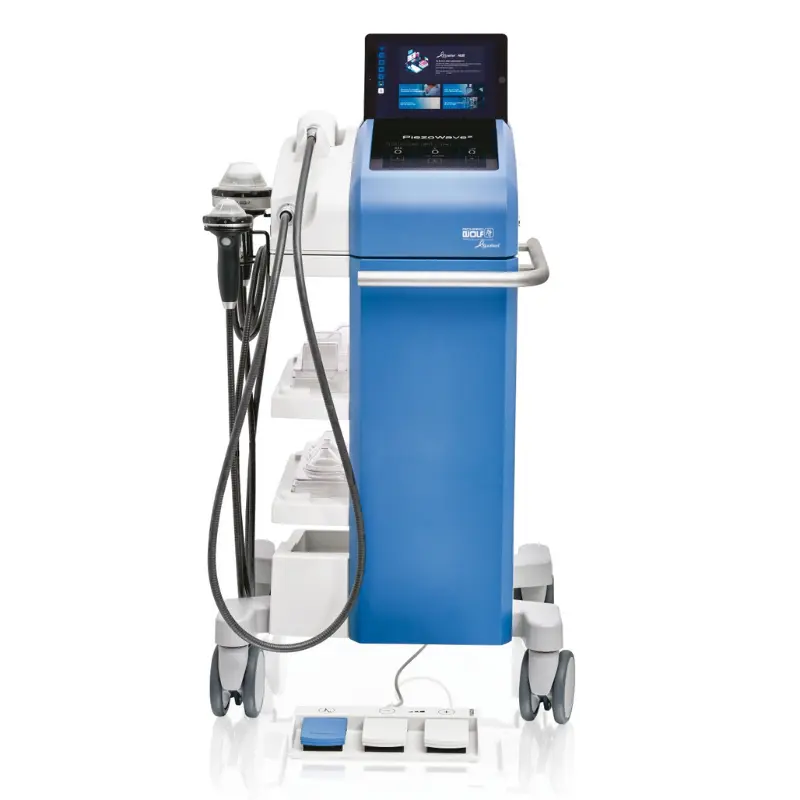

Shockwave ESWT Piezoelectric PiezoWave 2T

Shockwave ESWT Piezoelectric PiezoWave 2T

Terapia cu unde de șoc extracorporale este o procedură non-invazivă, utilizată pentru a trata durerile acute și cronice ale sistemului musculo-scheletic. Acestă tehnologie are la bază transmiterea unor unde de șoc generate în afara corpului, care sunt direcționate ulterior către țesuturi și cartilaje, la diferite adâncimi. Procesul este urmat, la câteva microsecunde, de o scurtă perioadă de presiune negativă, cu o revenire treptată ulterioară la presiunea normală.

Dispozitivul utilizează principiul piezoelectric pentru a genera un câmp de unde acustice focalizate direct. Undele de șoc focalizate direct utilizate în procedurile ESWT ating presiunea de vârf exact în țesutul țintă.

Datorită tehnologiei piezoelectrice sunt eliminate inconvenientele tehnologiilor electrohidraulice și electromagnetice, iar performanțele medicale sunt semnificativ îmbunătățite.

Aplicații PiezoWave 2T:

Sistemul musculo-scheletic	Urologie	Tratarea ulcerațiilor	Medicina veterinară

Bolile musculo-scheletice se numără printre cele mai frecvente afecțiuni, acestea afectând milioane de oameni la nivel mondial. Un procent semnificativ dintre aceste afecțiuni dureroase este cauzat de entezită, o condiție medicală ce implică inflamația inserțiilor osoase ale tendoanelor și ligamentelor. Printre entezopatiile des întâlnite se numără cotul tenismenului, fasciita plantară și achilodinia.

Terapia cu unde de șoc extracorporale (ESWT) a devenit o procedură standard pentru tratarea multor sindroame de durere acută și cronică ale sistemului locomotor.

Tehnologia ESWT Piezoelectrică

Un impuls electric de înaltă tensiune este utilizat pentru a excita elementele piezo-ceramice dispuse pe o suprafață concavă, determinându-le să se extindă pentru scurt timp și simultan cu câțiva micrometri pentru a crea un impuls de presiune. Focalizarea precisă și expansiunea non-liniară a impulsului duc la accentuarea acestuia, unda de șoc formându-se astfel în punctul focal al tratamentului.

• Asigură o funcționare optimă a sondelor pe o durată extinsă, cu o garanție de minimum 5 milioane de impulsuri.
• Cristalele piezoelectrice sunt dispuse pe suprafața concavă, în unu sau două straturi. Astfel, undele de șoc generate sunt focalizate direct și precis într-un singur punct.
• Sistemele cu unde de șoc piezoelectrice sunt singurele care permit reglarea independentă a parametrilor, inclusiv adâncimea de pătrundere, intensitatea și unghiul de penetrare.

• Dispozitivul PiezoWave 2T este singurul echipament care emite unde de șoc cu focalizare directă, fără necesitatea unui reflector suplimentar.
• Adâncimea de pătrundere este ajustabilă și controlabilă, între 0 și 10 cm, în funcție de tipul de sursă utilizată.

• Nivelul de energie este ajustabil de la zero până la 0.82 mJ/mm², în funcție de sonda utilizată.
• Gama de presiune este cuprinsă între 11 și 82 Mpa, în funcție de nivelul de energie și tipul sondă.
• Frecvența impulsurilor este ajustabilă
• Pot fi create zone focale la 172 mm (focalizare distală) și volume focale de până la 2476 mm3, în funcție de sonda utilizată pentru tratament.

Alte caracteristici PiezoWave2T:

• Sistem de control pentru terapeut, prevăzut cu trei pedale pentru picior, conectate la dispozitiv: o pedală pentru începerea terapiei, una pentru creșterea energiei de emisie în timpul tratamentului și una pentru reducerea acesteia.
• ELvation HUB – biblioteca web digitală, unde se pot găsi informații privind aplicațiile și diferitele abordări întratarea diverselor patologii.
• Conector cu funcția „plug-and-play” (sistem de recunoaștere automată a sondei, care permite înlocuirea fără a opri alimentarea dispozitivului).
• Sistem Dual-View, care permitemonitorizarea și configurareaparametrilor terapiei pe totparcursul tratamentului.
• Nivel de zgomot redus în timpul funcționării – maximum 65dB.

Moduri de emisie:

– Impulsuri (emisie continuă sau impulsuri singulare);

– Două noi moduri de emisie, dezvoltate și patentate de Richard Wolf GmbH – T-Burst & T-Ramp – concepute pentru optimizarea rezultatelor terapeutice.

Alternanță secvențială între stimulare și repaus	Control progresiv al frecvenței în aplicații dinamice
Modul de emisie T-BURST implică o alternanță precisă între trenurile de impulsuri generate și perioade scurte de pauză. Durata impulsurilor și a pauzelor, precum și frecvența utilizată, sunt definite înainte de începerea tratamentului. Țesutul tratat este supus unei variații controlate de stimulare și repaus, conform parametrilor stabiliți.	Modul de emisie T-RAMP implică o creștere graduală a frecvenței utilizate, într-un interval de timp predefinit. Frecvența inițială, frecvența țintă și timpul necesar pentru atingerea frecvenței țintă sunt stabilite înainte de începerea tratamentului. Acest mod este destinat aplicațiilor dinamice pe structuri anatomice extinse.

Echipament fabricat de ELvation Medical GmbH.
