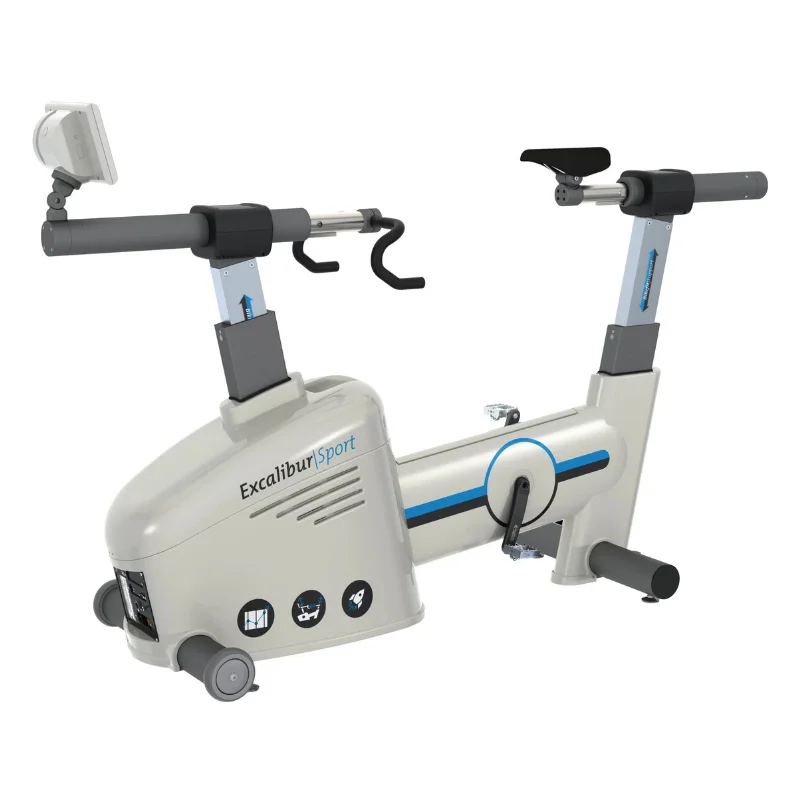

Ergometru Excalibur Sport

Ergometru Excalibur Sport – conceput pentru testarea și îmbunătățirea performanțelor sportive.

Dispozitivul permite efectuarea următoarelor operațiuni:

Evaluare asimetrică
Înțelegerea complexității unice a performanțelor sportivului este crucială. De aceea, Excalibur Sport PFM măsoară independent forțele din pedala stângă și cea dreaptă, facilitând evaluarea asimetriilor. Protocoalele de antrenament pot fi adaptate pe baza datelor obținute.

Măsurare la fiecare 2 grade
Precizia PFM pe durata întregii revoluții este obținută prin plasarea unor dinamometre speciale în axa manivelei. Acest lucru face posibilă măsurarea forței exercitate asupra pedalei la fiecare 2 grade în timpul fiecărei revoluții din timpul testului de efort.

Analiză specială și grafice polare
Graficele Analysis și Polar sunt special concepute pentru măsurarea forței de pedalare.

Teste care pot fi realizate utilizând Excalibur Sport:

Excalibur Sport cu PFM (măsurarea forței de pedalare) permite realizarea unei game variate de teste destinate evaluării capacităților fizice și a performanței sportive. Printre testele care pot fi efectuate cu ajutorul ergometrului se numără:

Testul Wingate: evaluează forța și capacitatea anaerobă. Puterea maximă este înregistrată în urma efectuării unui scurt sprint la efort maxim pe bicicletă.
Teste izokinetice: evaluează forța și rezistența musculară a unui sportiv prin mișcări controlate la o viteză constantă.
Testul de intensitate ridicată (HIT): evaluează capacitatea unui atlet de a susține eforturi de intensitate ridicată pentru o durată specifică, oferind informații despre rezistența cardiovasculară și capacitatea anaerobă.
Probe contracronometru: evaluează performanța unui sportiv pe o anumită distanță. Acestea oferă date valoroase privind viteza, puterea și strategiile de ritm.
Testarea de efort cardiopulmonar (CPET): evaluează răspunsul sistemelor cardiovascular și respirator la efort, oferind informații valoroase despre capacitatea aerobă, ritmul cardiac, consumul de oxigen și alți parametri fiziologici relevanți.
Analiza performanțelor în ciclism: Excalibur Sport cu PFM permite o analiză detaliată a performanțelor de ciclism, inclusiv a cadenței, a distribuției forței de pedalare și a puterii.

Aceste teste oferă informații valoroase despre capacitățile fizice ale unui sportiv, punctele sale forte și ariile care pot fi îmbunătățite. Excalibur Sport cu PFM furnizează date precise, permițând profesioniștilor din domeniul medical să ia decizii bine fundamentate și să adapteze programele de antrenament sau de reabilitare în vederea maximizării performanței.

Avantaje integrare sistem LEM (Lode Ergometry Manager)

Analiza completă a datelor. LEM oferă o interfață intuitivă, care simplifică atât colectarea, cât și analiza datelor. Prin achiziția facilă a datelor precise privind măsurarea forței de pedalare (PFM), sistemul permite o evaluare detaliată a performanței. Analiza cuprinzătoare a datelor facilitează identificarea tendințelor, monitorizarea progresului și susținerea deciziilor bazate pe date obiective.

Protocoale personalizabile. LEM permite crearea și stocarea protocoalelor de testare personalizate, adaptate cerințelor specifice ale fiecărui utilizator. Excalibur Sport PFM urmează cu acuratețe aceste protocoale, optimizând procesul de testare și reducând riscul erorilor generate de introducerea manuală. Acest nivel de personalizare contribuie la realizarea unor evaluări mai eficiente și mai precise.

Feedback în timp real. Funcția de feedback în timp real integrată în LEM permite monitorizarea performanței sportivului pe parcursul testării. Prin afișarea instantanee pe PC a datelor de măsurare a forței de pedalare (PFM), sistemul susține furnizarea unui feedback imediat și ajustarea tehnicii sau a nivelului de efort în timpul testului.

Optimizarea timpului. Integrarea LEM cu Excalibur Sport eficientizează procesul de lucru prin automatizarea diferitelor etape ale ergometriei. De la configurarea testului până la înregistrarea și raportarea datelor, LEM reduce efortul manual și permite alocarea unui timp mai mare interacțiunii cu sportivul și interpretării rezultatelor. Această optimizare susține creșterea productivității și evaluarea unui număr mai mare de sportivi.

Documentație simplificată. LEM simplifică procesul de documentare prin generarea automată de rapoarte detaliate, clar structurate, ușor de interpretat și simplu de partajat.

Caracteristici principale:

Măsurarea forței de pedalare. Excalibur Sport PFM permite măsurarea precisă a forțelor exercitate asupra pedalelor în timpul efortului. Integrarea detectării unghiului contribuie la creșterea acurateței măsurătorilor și oferă informații în timp real despre biomecanica mișcărilor sportivului.
Display de 7 inch – ergometrul este echipat standard cu un ecran tactil de 7 inch (17,78 cm).
Precizie pe o perioadă îndelungată de timp. Ergometrele Lode sunt prevăzute cu un mecanism de frânare electromagnetică (curenți turbionari). Cel mai mare avantaj al acestui sistem de frânare în comparație cu un sistem de frânare prin frecare este gradul de precizie ridicat, chiar și după utilizarea intensă a dispozitivului.
Sarcină de pornire scăzută.Rezistența de pornire de 10 W și reglarea în trepte mici de 1 W fac ca acest ergometru să fie potrivit pentru o gamă largă de aplicații. Unitatea de control afișează multipli parametri de ergometrie și oferă posibilitatea configurării inițiale a informațiilor afișate pe ecran.
Zgomot redus. Datorită preciziei în fabricație și a materialelor atent alese, dispozitivul este foarte silențios.
Conceput pentru o utilizare îndelungată. Carcasa ergometrului este proiectată astfel încât lichidele (transpirație, apă, etc.) să nu poată ajunge în părțile mecanice, iar cablurile sunt protejate.
Compatibil cu dispozitive ECG și pulmonare. Ergometrul poate fi controlat cu ușurință de toate dispozitivele ECG de efort și pulmonare disponibile în lume.
Compatibil cu LEM. Ergometrul poate fi utilizat alături de software-ul Lode Ergometry Manager (LEM) pentru a gestiona datele obținute și pentru a aplica protocoale specifice.
Conectivitate RS232. Porturile RS232 permit conectarea cu majoritatea dispozitivelor ECG și de ergospirometrie, precum și cu PC-urile.

Caracteristici ajustabile:

Șa reglabilă electric. Poziția șeii poate fi reglată cu ajutorul unității de control sau al software-ului LEM în înălțime (388 mm), lungime (252 mm) și a unghiului pentru a se potrivi tuturor utilizatorilor. Sportivul poate sta așezat pe șa în timpul reglării.
Ghidon reglabil electric. Poziția ghidonului poate fi reglată cu ajutorul unității de control sau al software-ului LEM în înălțime (390 mm) și lungime (169 mm). Utilizatorul poate folosi ghidonul în timpul reglării.
Pedale interschimbabile. Brațele pedaliere ale ergometrului Excalibur Sport sunt potrivite pentru majoritatea sistemelor de prindere, astfel încât cicliștii pot efectua testele cu propriile pedale.

Echipament produs în Țările de Jos, de Lode Bv.

Specificații tehnice

Specificații	Excalibur Sport
Sarcina de lucru
Sarcină minimă	10 W
Sarcină maximă	3000 W
Creștera minimă de sarcină	1 W
Controlul isokinetic al sarcinii de lucru	✓
Control hiperbolic al sarcinii de lucru	✓
Control linear al sarcinii de lucru	✓
Controlul sarcinii de lucru- cuplu fix	✓
RPM minim – sarcină constantă	30 rpm
RPM maxim – sarcină constantă	180 rpm
Sarcina de lucru controlată de ritmul cardiac	✓
Sistem de frânare electromagnetic	✓
Acuratețe
Acuratețe sub 100 W	2 W
Acuratețe între 100 și 500 W	2%
Acuratețe între 1500 și 3000 W	5%
Confort
Q-factor	147 mm
Interfață utilizator în 17 de limbi, inclusiv
Engleză	✓
Mod operare tip terminal	✓
Dimensiunea ecranului (diagonală)	17.8 cm (7 inch)
Touchscreen	✓
Conectivitate
Unitate control cu touchscreen	✓
Protocol interfață LODE	✓
Protocol interfață Ergoline P10	✓
Protocol interfață Ergoline P4	✓
Protocol interfață Schiller	✓
Protocol interfață Bosch EKG 506 DS	✓
Conector USB	✓
Ieșire RS232	✓
Dimensiuni
Lungime	103 cm
Lățime	45 cm
Înălțime	54 cm
Greutate produs	57 kg
Alimentare electrică
Tensiune AC	100-240 V
Frecvență	50/60 Hz
Consum de putere	160 W (aprox. 187 VA)
Lungimea cablului de alimentare	250 cm
Cablu IEC 60320 C13	✓
Standarde și siguranță
IEC 60601-1:2012	✓
ISO 13485:2016	✓
ISO 9001:2015	✓

Accesorii suplimentare

Modul programabil integrat pentru configurarea protocoalelor pe ecranul tactil de 7” (ergometru)
Al doilea ecran de 3.5″ pentru afișarea parametrilor
Monitor extern pentru afișarea tensiunii arteriale – ergometru bicicletă
Funcție pentru afișarea nivelului de SpO2 pe unitatea de control cu ecran tactil (cablu extra lung inclus)
Smart Heart Rate
Pachet măsurare factori de mediu
Sistem de pornire asistată
Brațe pedalier ajustabile, potrivite inclusiv pentru utilizare pediatrică
Șa pentru copii
Telecomandă pentru ergometru
Cablu RS232
Cablu de conectare pentru modulul de rețea

Module suplimentare

LEM 10 – Modul Wingate Plus

Modulul LEM pentru testul Wingate Plus reprezintă un protocol predefinit al testului de putere anaerobă Wingate, care include date, analize și rapoarte specifice. Acest protocol predefinit poate fi ajustat în funcție de cerințele individuale. De asemenea, pot fi create multiple teste Wingate pentru a defini setările optime necesare, iar datele dorite pot fi salvate pentru analiză și raportare. Pe lângă modurile de pedalat dependent și independent ale ergometrului, modulul Wingate Plus oferă și un mod cu cuplu fix. Datele raportate sunt ajustate pentru a ține cont de rezistența la schimbarea vitezei de rotație, oferind o măsurătoare exactă a puterii generate.

LEM 10 – Modul Åstrand

Modulul LEM pentru testul Åstrand reprezintă un protocol predefinit al testului de putere aerobă Åstrand, care include date, analize și rapoarte specifice. Acest protocol predefinit poate fi ajustat în funcție de cerințele individuale. Testul Åstrand este utilizat pentru a estima consumul maxim de oxigen (VO2 max).

LEM 10 – Modul Architect

Acest modul permite crearea de protocoale complet personalizabile, pentru care pot fi definite inclusiv parametrii de ieșire și formulele. Modulul dispune de o interfață grafică intuitivă, care permite crearea facilă de noi protocoale. Pentru a demonstra funcționalitățile modulului Architect, anumite protocoale frecvent utilizate sunt deja salvate în memoria software-ului. Aceste protocoale nu ar fi putut fi modificate fără modulul Architect, întrucât anumiți parametri și diverse structuri de control sunt deja predefinite în structura protocoalelor.

Modul pentru exportarea datelor

Acest modul permite exportarea datelor stocate în baza de date a software-ului LEM către aplicații externe precum Microsoft Excel. Datele individuale sau de grup ale persoanelor testate pot fi exportate într-un document Excel pentru prelucrare și interpretare suplimentară.
